该系统是专为全自动换热机组而设计的变频及温度自动控制系统，有多种变频控制模式和温度控制模式可供客户选择。可同时采集多路

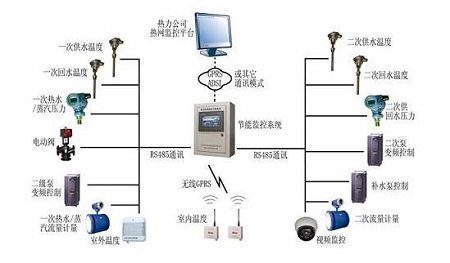

温度、压力、电动调节阀开度、热量表等现场数据。采用最新高速CPU为硬件控制核心，人工智能模糊控制软件最新算法，具有控制精度

高，调节稳定，采用触摸屏作为人机交互界面，设定参数少，操作简单明了，参数修改密码锁定等功能。

1>专门为换热机组自动控制量身定做的控制系统；

2>电动调节阀可根据室外温度自动进行温度补偿控制；

3>系统具有北京时间实时时钟，可根据客户时间设定在不同时间进行节能控制模式，减少热能消耗；

4>二网供水压力失压报警、停循环泵，供水压力恢复正常后自动启动循环泵；

5>补水泵变频恒压自动控制或压力区间自动控制，超压泄水自动控制，备用泵故障自投控制；

6>可接受缺水报警输入，补水泵故障输入，循环泵故障输入，补水泵过热等外部故障输入信号；

7>补水水箱液位过低报警，无水停补水泵，液位恢复正常后自动补水；

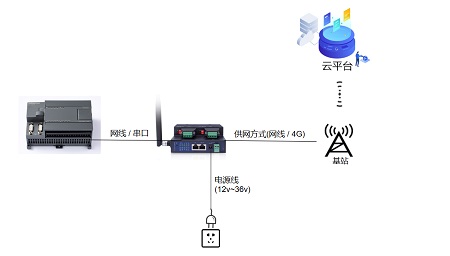

8>预留RS485,RS232串口，支持数据转发功能。

补水泵控制方案

a、根据二次网回水压力进行控制；

b、根据二次网供水压力进行控制；

c、可根据压力区间模式进行补水控制；

d、具有欠压保护及超压自动泄水控制功能；

e、两台补水泵互为备用，可自动互投。

温度调节阀控制方案

a、二次网供水温度控制；

b、户外温度补偿功能；

c、定时控制二次网供水温度；

d、手动控制。

循环泵控制方案

a、根据二次网供水压力变频控制；

b、根据二次网供、回水压差变频控制；

c、一用一备工作方式，工作泵故障备用泵自投；

d、两用一备工作方式，工作泵故障备用泵自投；

e、二次网供水压力超高保护运行模式；

f、二次网供水压力超低保护运行模式。

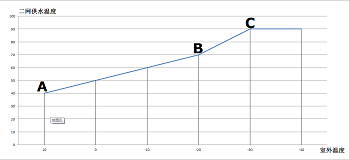

户外温度补偿控制是根据户外温度的变化，由控制器通过计算，自动算出二次网对应的

供水温度，然后通过自动调整一次网进口的电动温度调节阀开度来控制一次网热源的流

量。从而达到自动控制二次网供水温度的目的。这样既能保护供暖用户的室内温度，又

能达到节省能源的目的。户外温度补偿的设定分为两段，A,B,C三个温度控制计算点，

控制斜率不同。兼顾舒适感和节能效果。A、B、C三点的温度设定值一定要按C>B>A的原

则进行设定。在户外温度补偿控制模式下，二次网的供水控制温度值不能进行设定。此

时的温度设定值是控制器根据户外温度值自动计算出来，户外温度越低，二次网的供水

温度越高。
